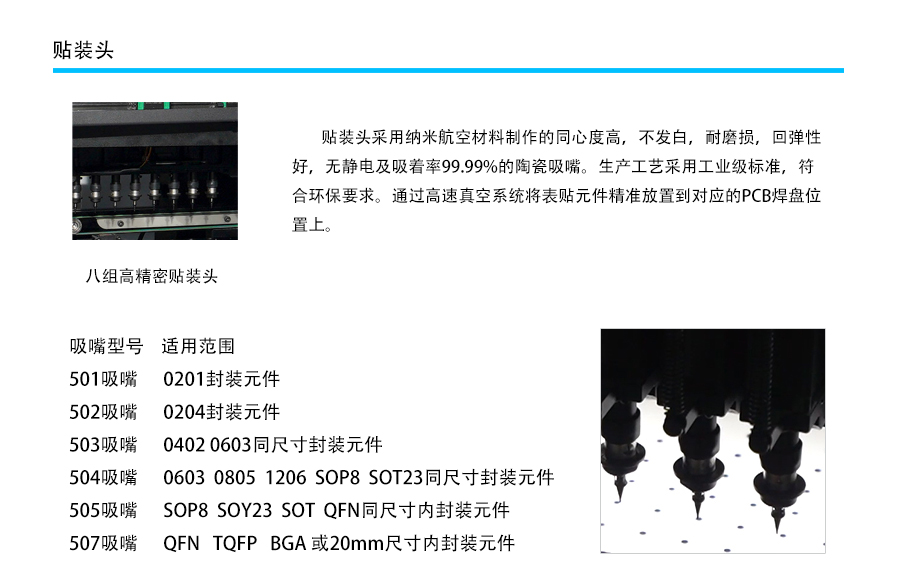

貼裝頭數量

八組***貼裝頭

軌道調節方式

電動

IC料盤數量

96個

吸嘴緩沖范圍

4.5mm

喂料器數量

96位（以8mm飛達為準）

元件角度支持

±180°

貼片精度

±0.05mm

驅動電機

交流伺服電機

定位精度

±0.01mm

Z軸*大行程

50mm

貼片速度區間

10000-13000cs/h

喂料器

支持NXT電動飛達，震動飛達，IC托盤等

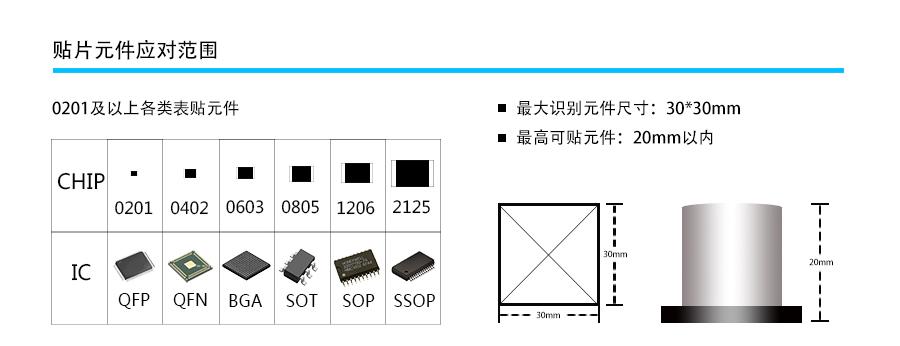

貼裝元件的范圍

適配 0201，0402，0603，0805，1206，LED 燈珠，二極管，三極管，SOT,30*30mm范圍內，引腳間距大于 0.3mm 的 GFP,BGA 等，可接受異型元件貼片視覺定制

氣源要求

含油水分離裝置，需要外接不低于 60L，灰塵過濾及氣壓穩定裝置

PCB貼裝面積

50*50mm-455*360mm

吸嘴真空源

真空泵

貼裝原件高度

≤20mm

真空機制

高速真空破壞閥

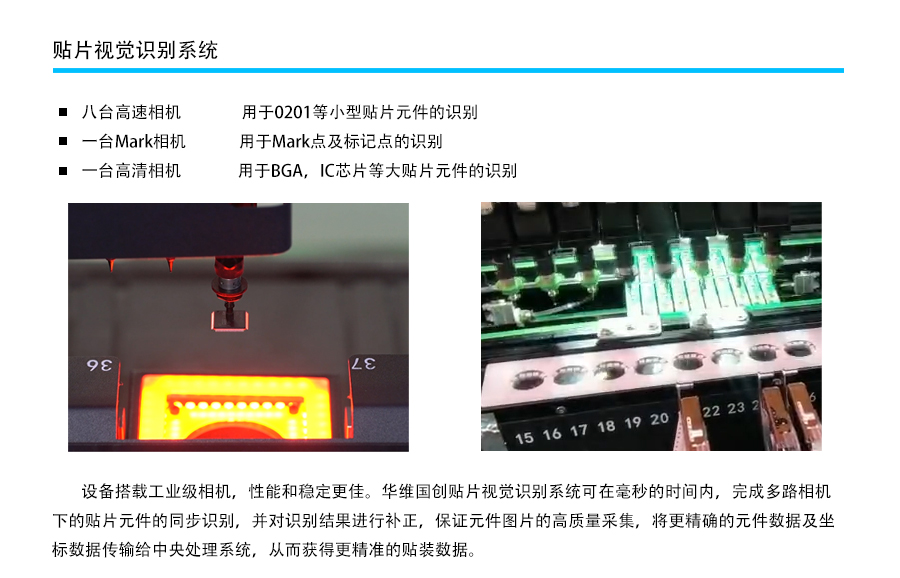

識別設備

1部MARK相機，8部高速識別相機，1部高精密相機

氣源壓力

0.4-0.5mp

識別方式

8頭同步識別

操作系統

基于 windows 10系統，自主研發華維國創智能操作系統

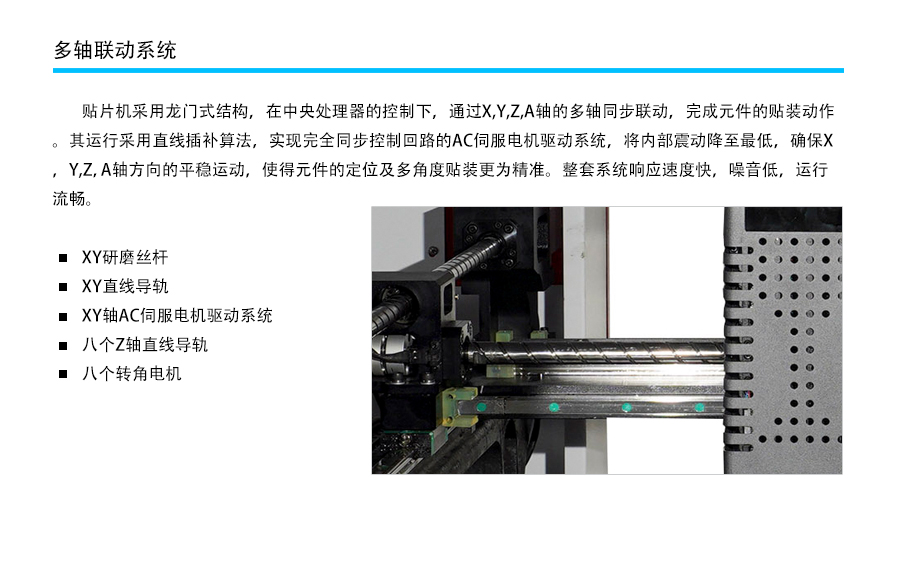

XY運動模式

智能曲線加減速直線聯動，自帶直線插補算法

視覺顯示器

17寸工業控制顯示器

編程方式

導入坐標文件，一鍵自動編程，*優路徑規劃

電纜Cable

柔性電纜

運動控制系統

華維國創自研DSP運控系統

PCB要求

自動模式下要求有 3-5mm 的工藝邊

XY*大行程

 645mm*680mm

XY驅動方式

直線導軌+滾軋/研磨絲桿(選配)

PCB傳送模式

三段式進模板，從左到右自動接駁，自動PCB定位

電源/平均功率

AC 220V 50/60Hz 1000W

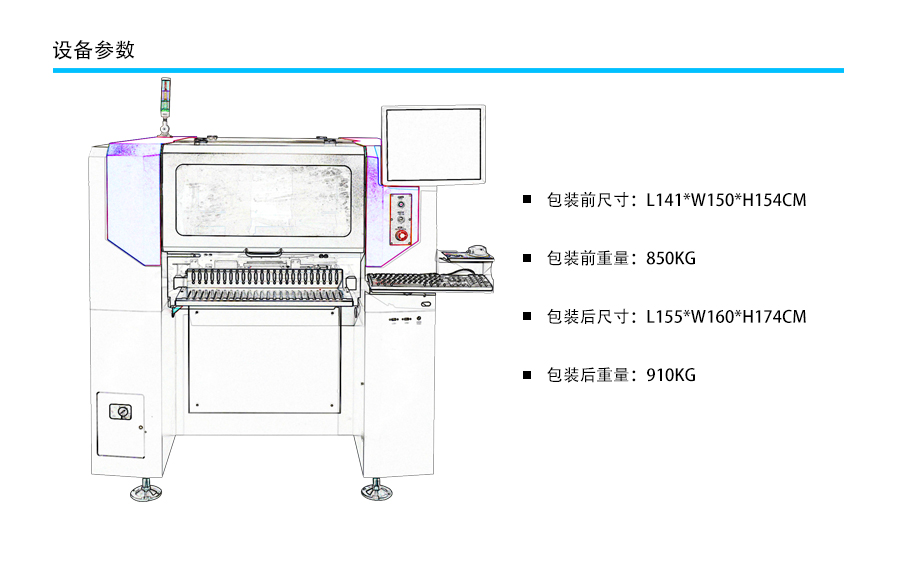

外形尺寸

L1510*W1400*H1400mm

設備重量

840kg
