IC料盤數量

48個

喂料器數量

50位/44位（以8mm飛達為準）

定位精度

0.01mm

重復貼裝精度

0.02mm

貼片速度區間

5000-8000Pcs/h

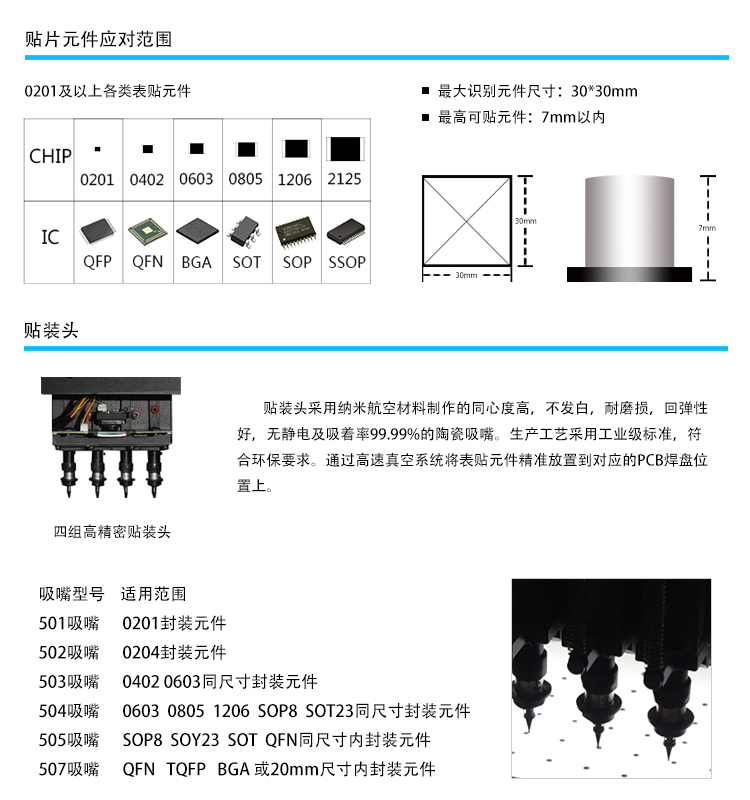

貼裝元件的范圍

阻容，芯片，燈珠等

PCB貼裝面積

350*190mm /  350*260mm

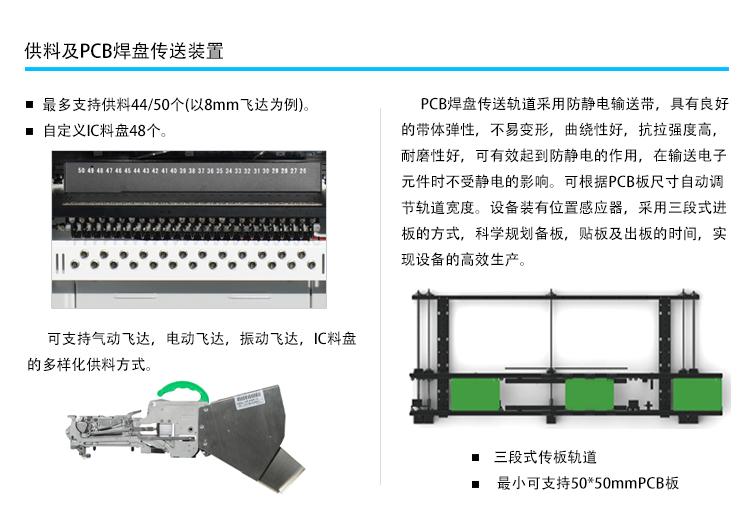

喂料器

電動飛達，氣動飛達，震動飛達，IC托盤等

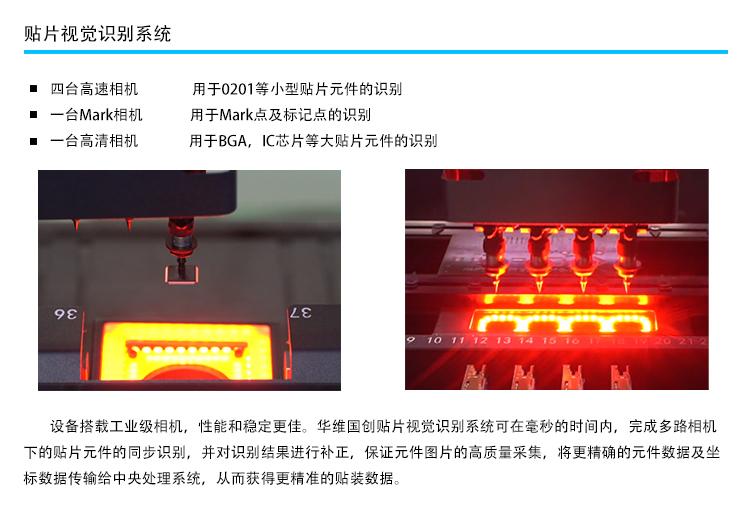

識別設備

1部MARK相機，4部高速識別相機，1部高精密相機

貼裝原件高度

≤7mm

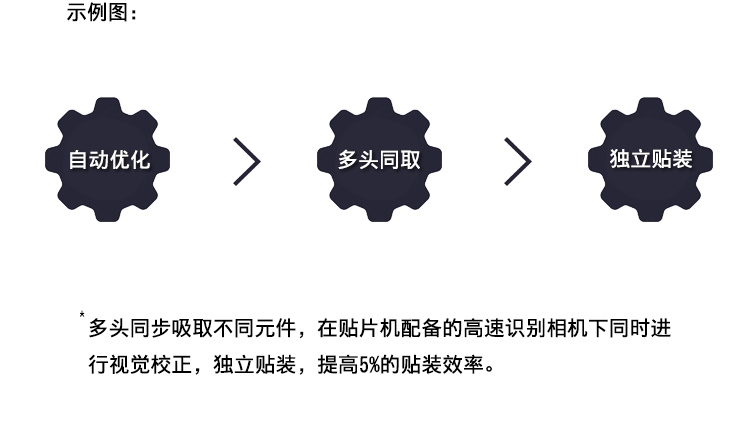

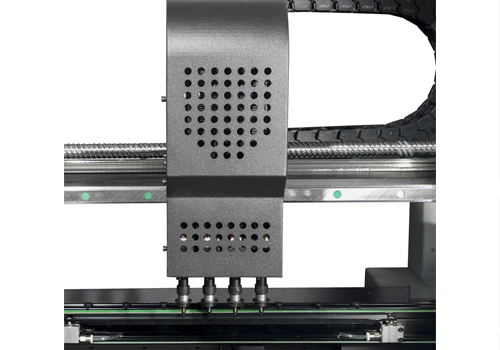

識別方式

4頭同時識別，同時取料

PCB傳送模式

默認從左到右進板，支持兩側接駁功能

MARK點支持

手動/全自動定位

編程方式

手動PCB坐標文件導入后自動編程

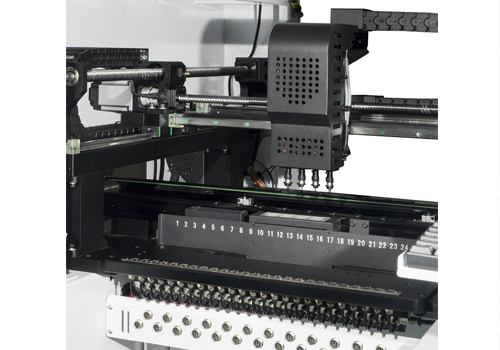

運動系統

華維國創運控系統

XY*大行程

629mm*679mm

XY驅動軌道

直線導軌+滾軋/研磨絲桿

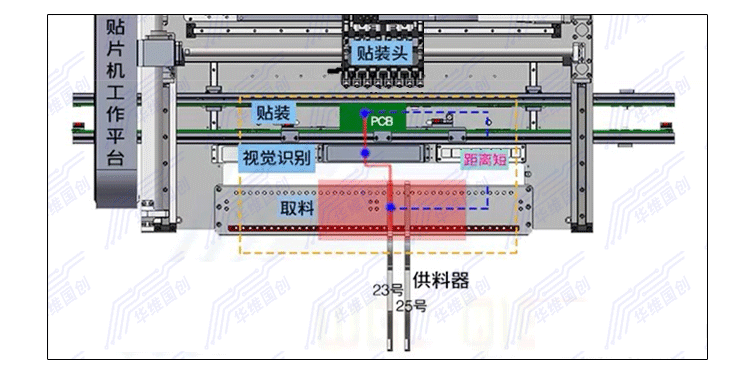

XY運動模式

智能曲線加減速直線聯動，自帶直線插補算法

控制主機

Intel高性能處理器工控主機

軌道調節方式

電動

吸嘴緩沖范圍

4.5mm

Z軸*大行程

20mm

元件角度支持

±180°

驅動電機

交流伺服電機

驅動系統

高速DSP驅動

氣源要求

油水分離裝置，不低于50L，灰塵過濾及氣壓穩定裝置等。（臺式不含油水分離器）

吸嘴真空源

雙線圈真空發生器（含有真空破壞高速通斷）

真空機制

主動式破壞的高速大流量真空發生器

氣源壓力

0.5-0.6mp

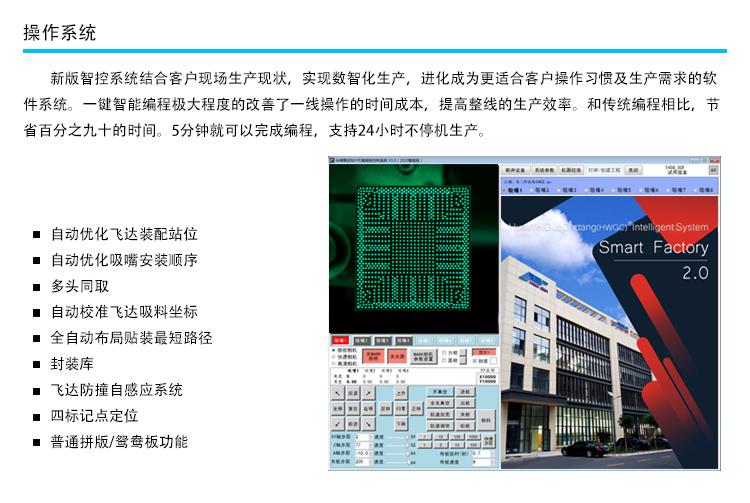

操作系統

基于windows系統，自主研發SMT智能操作系統

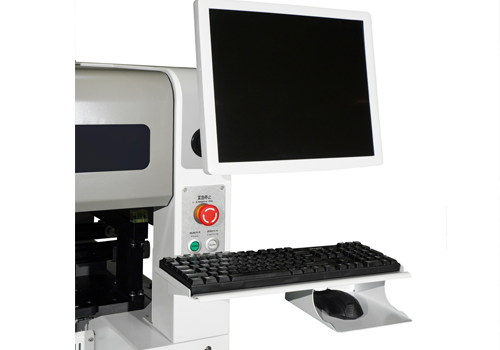

視覺顯示器

17寸工業控制顯示器

電纜

耐磨柔性電纜（1000萬次）

電源

220V 50/60Hz

平均功率

400W

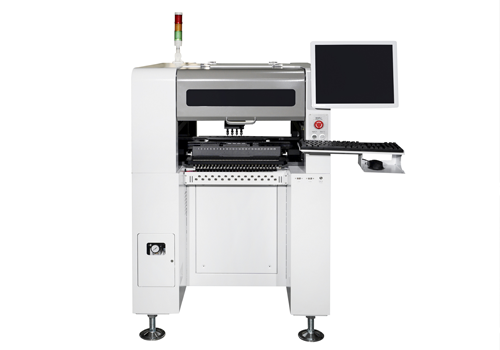

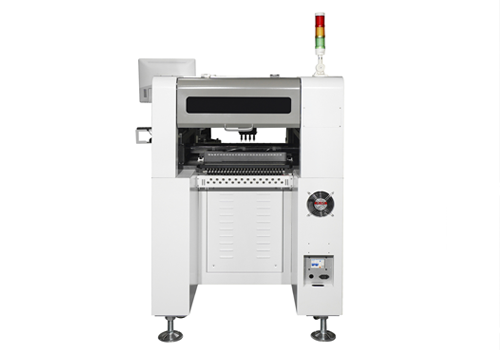

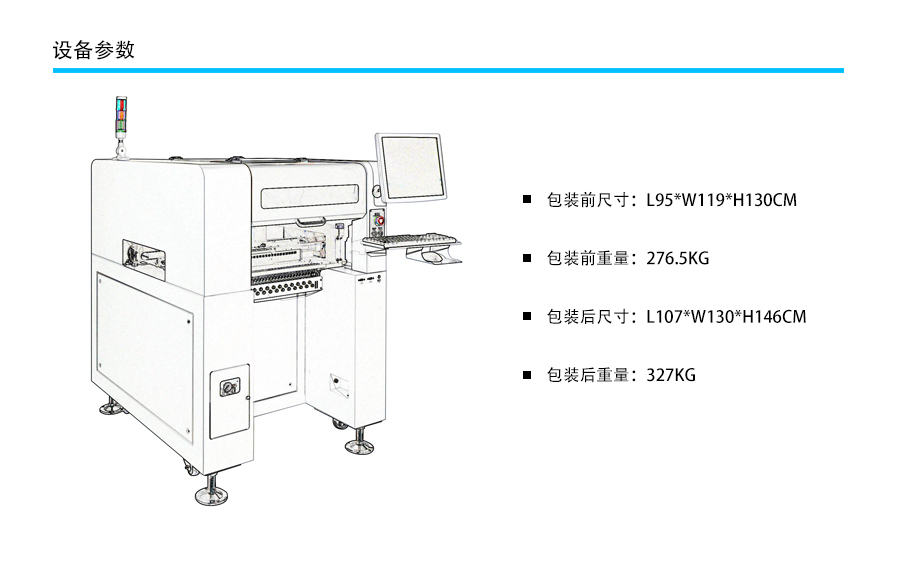

外形尺寸

立式 900*1140*1340mm 1100*1540*1340mm包裝后）

設備重量

 (立式)280kg
